剪力墙

不同的墙有不同的作用,在建筑当中剪力墙是的普遍的,剪力墙还有一个别称就是抗风墙由此可见它是的牢固的,建筑起来的工艺也是需要工厂朋友花多一些心思的,它一般是由混凝土做成的,现在我们就一起来了解下剪力墙的相关知识吧,希望以下的介绍能够对你有所帮助哟,以下就一起来了解下吧。

目录
1

剪力墙是什么

剪力墙(shear wall)又称抗风墙、抗震墙或结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载(重力)的墙体,防止结构剪切(受剪)破坏。又称抗震墙,一般用钢筋混凝土做成。

它分平面剪力墙和筒体剪力墙。平面剪力墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。为增加结构的刚度、强度及抗倒塌能力,在某些部位可现浇或预制装配钢筋混凝土剪力墙。现浇剪力墙与周边梁、柱同时浇筑,整体性好。筒体剪力墙用于高层建筑、高耸结构和悬吊结构中 ,由电梯间、楼梯间、设备及辅助用房的间隔墙围成,筒壁均为现浇钢筋混凝土墙体,其刚度和强度较平面剪力墙可承受较大的水平荷载。

墙根据受力特点可以分为承重墙和剪力墙,前者以承受竖向荷载为主,如砌体墙;后者以承受水平荷载为主。在抗震设防区,水平荷载主要由水平地震作用产生,因此剪力墙有时也称为抗震墙。

剪力墙按结构材料可以分为钢板剪力墙、钢筋混凝土剪力墙和配筋砌块剪力墙。其中以钢筋混凝土剪力墙为常用。

2

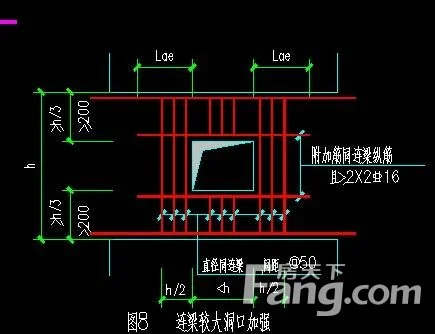

剪力墙开洞加固作用

1、从建筑构造上考虑,开洞是为了放置(一般都是窗,门很少见),或者是设备的安装,如通风口、排气扇等

2,从结构力学上考虑,如果内应力过大,在必要的地方也要开洞,以释放内应力不管从哪种情况考虑,开洞是有其设计原因的。需要强调的是,在洞口四周,钢筋是要加附加钢筋的以起加密作用,完成后砌填充墙或安装门窗或设备。

3

框架剪力墙优缺点

优点:

(1)整体性好;

(2)侧向刚度大,水平力作用下侧移小;

(3)由于没有梁、柱等外露与凸出,便于房间内部布置。

缺点:

(1)不能提供大空间房屋;

(2)结构延性较差。

剪力墙结构适用范围:剪力墙结构由于承受竖向力、水平力的能力均较大,横向刚度大,因此可以建造比框架结构更高、更多层数的建筑。但是只能以小房间为主的房屋,如住宅、宾馆、单身宿舍。而宾馆中需要大空间的门厅.餐厅、商场等往往设置在另外的建筑单元中。一般在30m高度范围内都适用。

4

剪力墙图片

剪力墙剪力墙剪力墙剪力墙剪力墙剪力墙
