变形缝

变形缝是什么呢,其实啊它是伸缩缝 ( 温度缝、沉降缝和抗震缝)的总称,总共可分为伸缩缝、沉降缝、抗震缝三种,在建筑构件当中的常见那么现在我们一起来了解下变形缝的相关事宜。

目录
1

变形缝是什么

变形缝是根据建筑物在外界因素(温度变化、地基不均匀沉降及地震)作用下会产生的变形,导致开裂甚至破坏,而预留出来的构造缝,亦是伸缩缝、沉降缝和防震缝的总称。变形缝有哪几种

变形缝一般分为伸缩缝、沉降缝和抗震缝三种。

伸缩缝:为防止建筑构件因温度或湿度的变化而产生热胀冷缩,使房屋出现裂缝,甚至破坏,沿建筑物长度方向每隔一定距离设置的垂直缝隙称为伸缩缝,也叫温度缝。

抗震缝:建造在抗震设防烈度为6~9度地区的房屋,为避免破坏,按抗震要求设置的垂直缝隙即为抗震缝。

沉降缝:为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝隙称为沉降缝。

一般建筑物都会同时对这三种接缝进行综合考虑,即“三缝合一”。

2

变形缝做法计算注意事项

1、在安装之前应认真检验槽口是否符合产品要求,多余部分应凿去,缺损部分应修补,过深过宽部分需直筋加固,确保槽口的平直度和坚固性。

2、楼地面变形缝装置应满足图集构造详图的要求,如不能满足应做凹槽或基台,并与钢筋混凝土主体结构用膨胀螺栓固定。使用M6的膨胀螺栓埋入小深度为40mm,使用M8的膨胀螺栓埋入小深度为50mm。

3、安装时以变形缝为基点,根据所选型号,按图集要求向两侧放样,定出固定铝合金基座的位置。用同样的方法确定膨胀螺栓的位置,间距符合安装图纸要求。

4、按实际要求安装阻火带。

5、在缝隙连侧基层及止水带两边用专用基层胶黏剂涂刷,将止水带平铺贴再混凝土基层上并用相应工具压实。止水带固定后两侧与混凝土结合部位不得有气泡或开口现象。

6、将铝合金基座放入槽口,调整好设计标高,使纵坡,横坡与装饰面保持一致,用膨胀螺栓固定铝合金基座。

7、将滑杆按设计间距布置,初步固定。

8、盖上面板,用螺栓固定。安装完毕后,变形缝装置表面盖板应与地坪纵坡、横坡保持一致。

9、根据需要嵌入橡胶条、大理石或其他材料。

10、个别接缝处应注入填缝胶并刮平。

11、屋顶缝应注意接缝处理。特殊节点及配件由厂家专加工。详见屋面变形缝平接示意。

12、按节点图处理两种不同型号变形装置。详见屋面变形缝与外墙连接构造。

13、做好成品保护工作。

3

变形缝规范

1,装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用。

2,框-剪或-简结构房屋的伸缩缝间距可根据结构具体布置情况,取表中框架结构与剪力墙之间的数值。

3,当屋面无保温或隔热措施,混凝土的收缩较大或室内结构因施工外露时间较长时,伸缩缝间距宜按表中露天栏或设当减少。

4,位于气候干燥地区、夏天炎热且暴雨频繁地区的结构,伸缩缝间距宜适当减少。

5,对烧普通砖、多孔砖、配筋砌块砌墙体房屋取表中数值,对石砌体、蒸压灰沙砖、蒸压粉煤灰砖和混泥土砌块房屋去表中数值乘以0.8的系数。

6,在钢筋混泥土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用。

7,温差较大且变化频繁地区和严寒地区不采暖的房屋及建筑物墙体的伸缩缝的大间距,应表中数值予以适当减小。

4

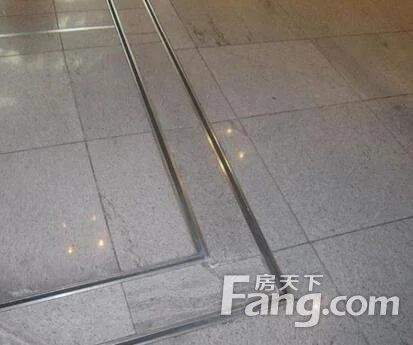

变形缝图片

变形缝变形缝变形缝变形缝变形缝变形缝
