真空断路器

提起真空断路器,大家或多或少的都有一些了解,真空断路器其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点,在配电网中应用较为普及。本篇百科就围绕真空断路器工作原理、真空断路器的特点、真空断路器报价以及真空断路器图片展开。

目录
1

真空断路器工作原理

工作原理

真空断路器利用高真空中电流流过零点时,等离子体迅速扩散而熄灭电弧,完成切断电流的目的。

动作原理

储能过程:当储能电机14接通电源时,电机带动偏心轮转动,通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动,推动储能棘爪6摆动,使棘轮11转动,当棘轮11上的销与储能轴套32的板靠住以后,二者一起运动,使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定,维持储能状态,同时,储能轴套32上的拐臂推动行程开关5切断储能电机14的电源,并且储能棘爪被抬起,与棘轮可靠脱离。

合闸操作过程:当机构接到合闸信号后(开关处于断开,已储能状态),合闸电磁铁15的铁心被吸向下运动,拉动定位件13向逆时针方向转动,解除储能维持,合闸弹簧21带动储能轴套32逆时针方向转动,其凸轮压动传动轴套30,带动连板29及摇臂27运动,使摇臂27扣住半轴25,使机构处于合闸状态。此时,连锁装置28锁住定位件,使定位牛不能逆时针方向转动,达到机构联销的目的,保证了机构在合闸位置不能合闸操作。

分闸操作过程:断路器合闸后,分闸电磁铁接到信号,铁芯吸合,分闸脱扣器19中的顶杆向上运动,使脱扣轴16转动,带动顶杆18向上运动,顶动弯板26并带动半轴25向反时针方向转动。

2

真空断路器的特点

1.真空断路器具有触头开距小,燃弧时间短,触头在开断故障电流时烧伤轻微等特点,因此真空断路器所需的操作能量小,动作快。它同时还具有体积小、重量轻、维护工作量小,能防火、防爆,操作噪声小的优点。

2.真空具有很强的绝缘特性,在真空断路器中,气体稀薄,气体分子的自由行程相对较大,发生相互碰撞的几率很小,因此,碰撞游离不是真空间隙击穿的主要原因,而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

3.真空间隙中的绝缘强度不仅与间隙的大小,电场的均匀程度有关,而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙(2—3毫米)情况下,有比高压力空气与SF6气体高的绝缘特性,这就是真空断路器的触头开距一般不大的原因。

4.电极材料对击穿电压的影响主要表现在材料的机械强度(抗拉强度)和金属材料的熔点上。抗拉强度和熔点越高,电极在真空下的绝缘强度越高。

3

真空断路器报价

永磁户外真空断路器 浙江/温州 品牌:博时达 价格:3000元/台

瓷柱式LW24-72.5六氟化硫断路器 上海/奉贤县 品牌:长高恒业 价格:655776元/台

LW9-72.5户外瓷柱式SF6断路器 上海/奉贤县 品牌:长高恒业 价格:38500元/台

LW34-40.5户外瓷柱式SF6断路器 上海/奉贤县 品牌:长高恒业 价格:39456元/台

LW16-40.5户外六氟化硫断路器 上海/奉贤县 品牌:长高恒业 价格:39850元/台

LW8户外六氟化硫断路器 上海/奉贤县 品牌:长高恒业 价格:367元/台

LW8A-40.5(T)型户外高压六氟化硫路器 上海/松江区 品牌:祝捷 价格:3250.00元/台

ZW7-40.5户外高压真空断路器 上海/松江区 品牌:祝捷 价格:3500.00元/台

ZW30-40.5户外真空断路器 上海/松江区 品牌:祝捷 价格:1000.00元/台

VS1 ZW32 ZW8高压真空断路器 上海施耐德宝光品牌 价格:5300.00/台

Schneider/施耐德 NS630H断路器 价格:999.80/台

VS1真空断路器 真空断路器 高压断路器 vs1断路器浙江航锋电气 价格:9750.00/台

VS1-12/1000A侧装式户内交流高压真空断路器 上海西大电力 价格:4800.00/台

中国申恒 户外柱上高压真空断路器 ZW32-630A 价格:3500.00/台

真空户内高压真空断路器ZN28(A)-12 申恒电力 价格:5200.00/台

4

真空断路器图片

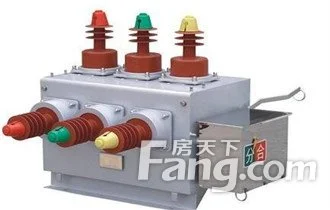

真空断路器图片真空断路器图片真空断路器图片真空断路器图片真空断路器图片真空断路器图片
